Desvendar uma planta de casa arquitetônica, um guia completo para entender e criar a sua, pode parecer um desafio. Muitos se sentem perdidos diante de linhas e símbolos, sem saber como traduzir seus sonhos em um lar concreto. A boa notícia é que este post vai clarear tudo. Vamos desmistificar cada detalhe, mostrando como a planta é a ponte entre sua imaginação e a realidade construída, transformando a complexidade em clareza para você planejar o espaço perfeito.
“A planta arquitetônica é o documento técnico fundamental que representa graficamente uma residência, detalhando distribuição de espaços, medidas e elementos estruturais antes da obra. Funciona como roteiro oficial para arquitetos, engenheiros e construtores.”
Desvendando os Elementos Essenciais de uma Planta de Casa Arquitetônica: O Guia Definitivo Para Entender Seu Lar

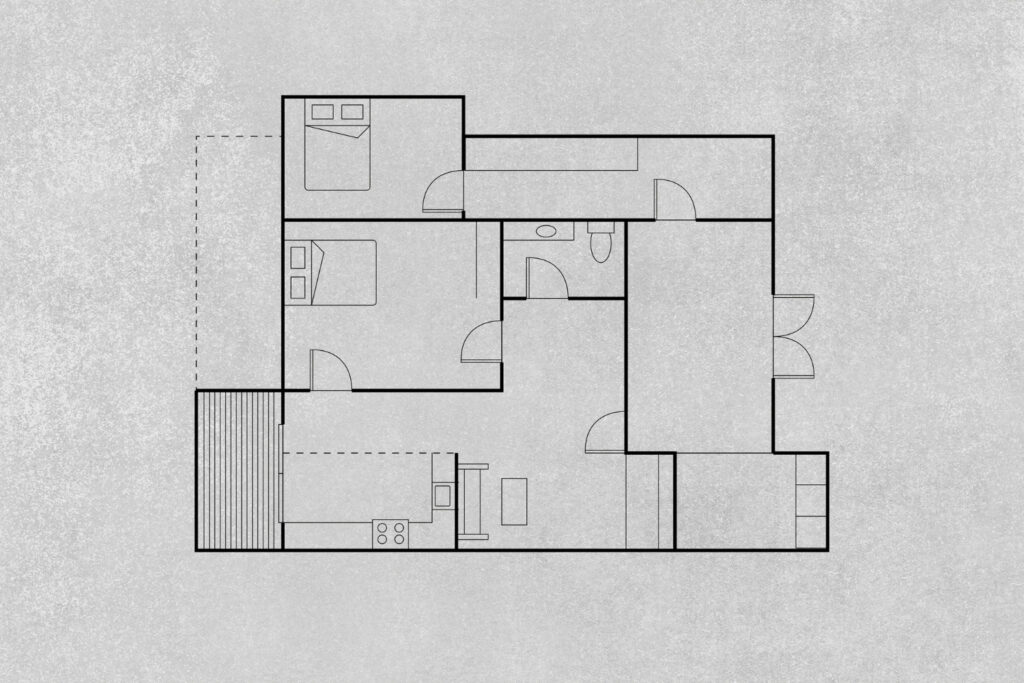

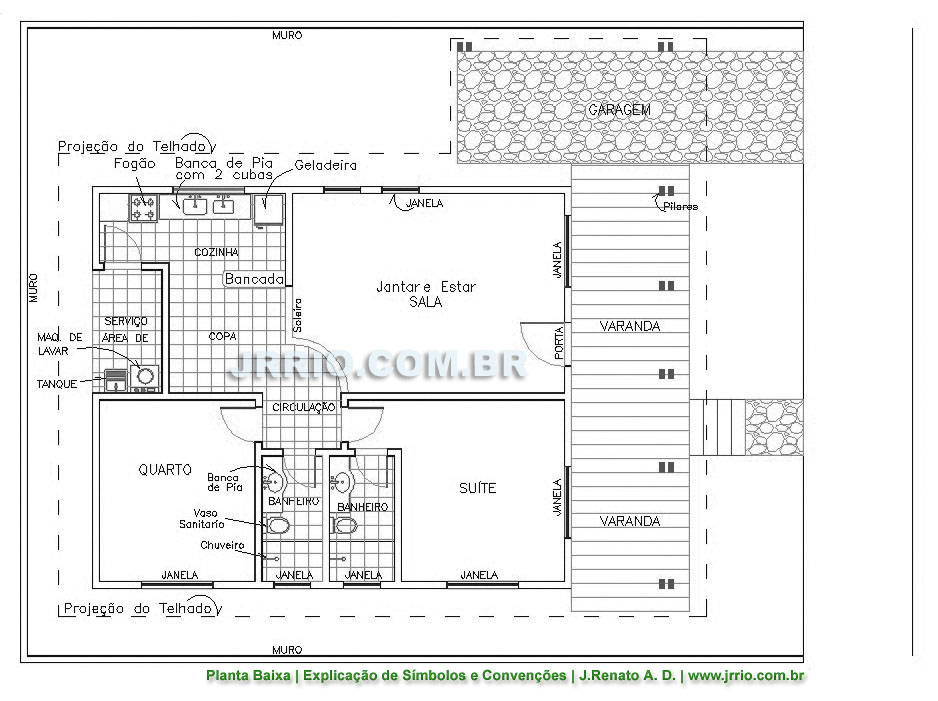

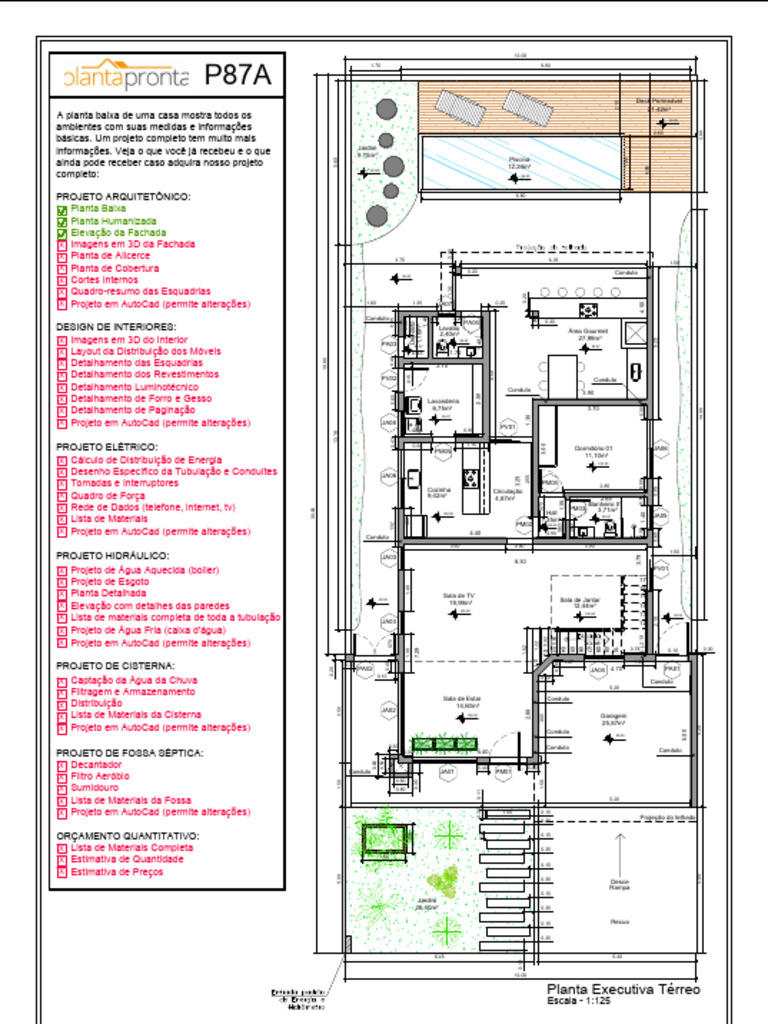

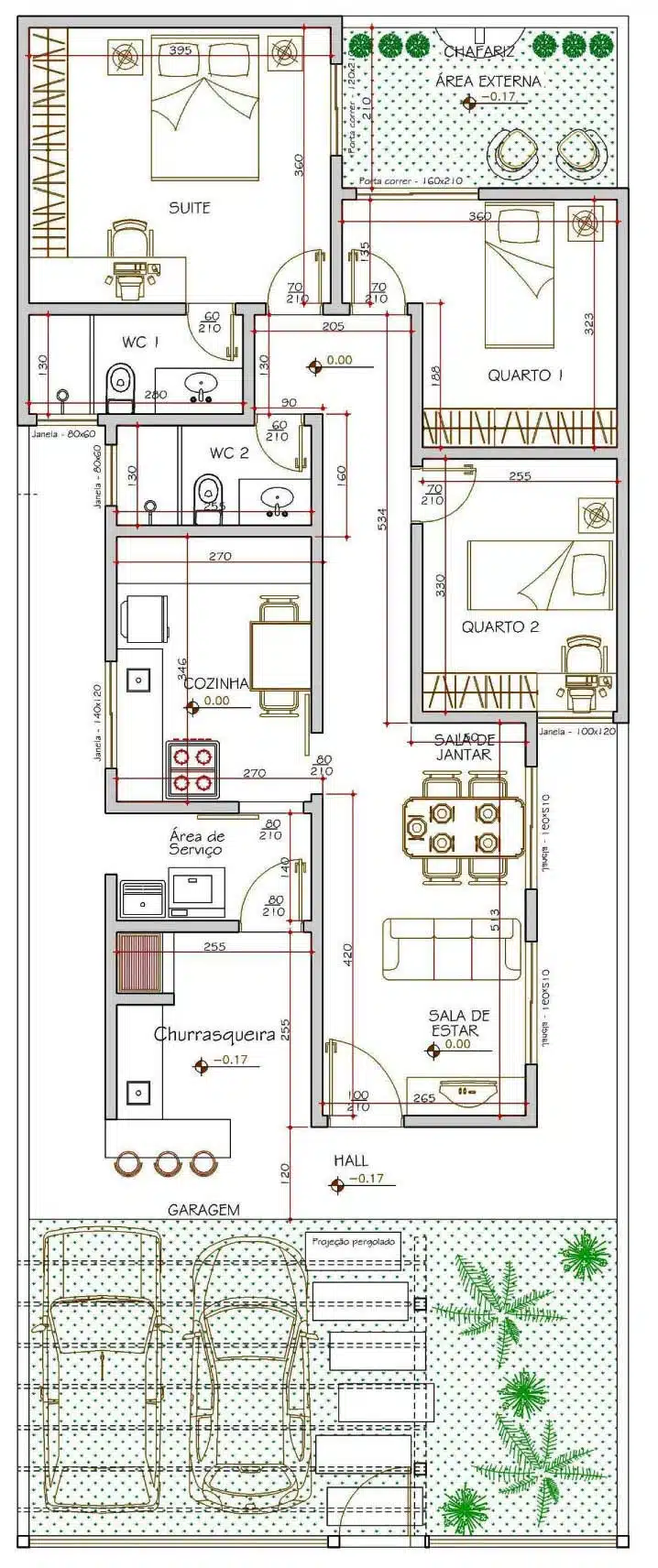

A planta baixa é o mapa da sua futura casa. Ela mostra a distribuição dos cômodos, paredes, portas e janelas em uma visão horizontal, como se você estivesse olhando de cima.
Os cortes, sejam longitudinais ou transversais, revelam a alma da construção. Eles expõem as alturas, detalhes do telhado e como as escadas se encaixam, dando uma noção tridimensional.
As fachadas (ou elevações) são o cartão de visitas. Apresentam como sua casa será vista por fora, em todas as suas faces: frente, fundos e laterais.
A planta de situação e locação posiciona sua casa no terreno. Ela mostra a relação com a rua, vizinhos e como o espaço será aproveitado.

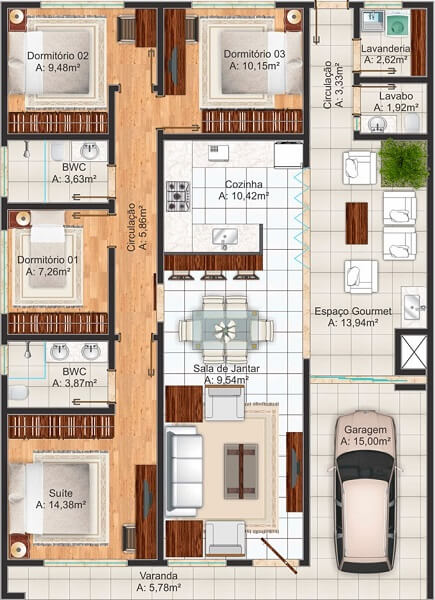

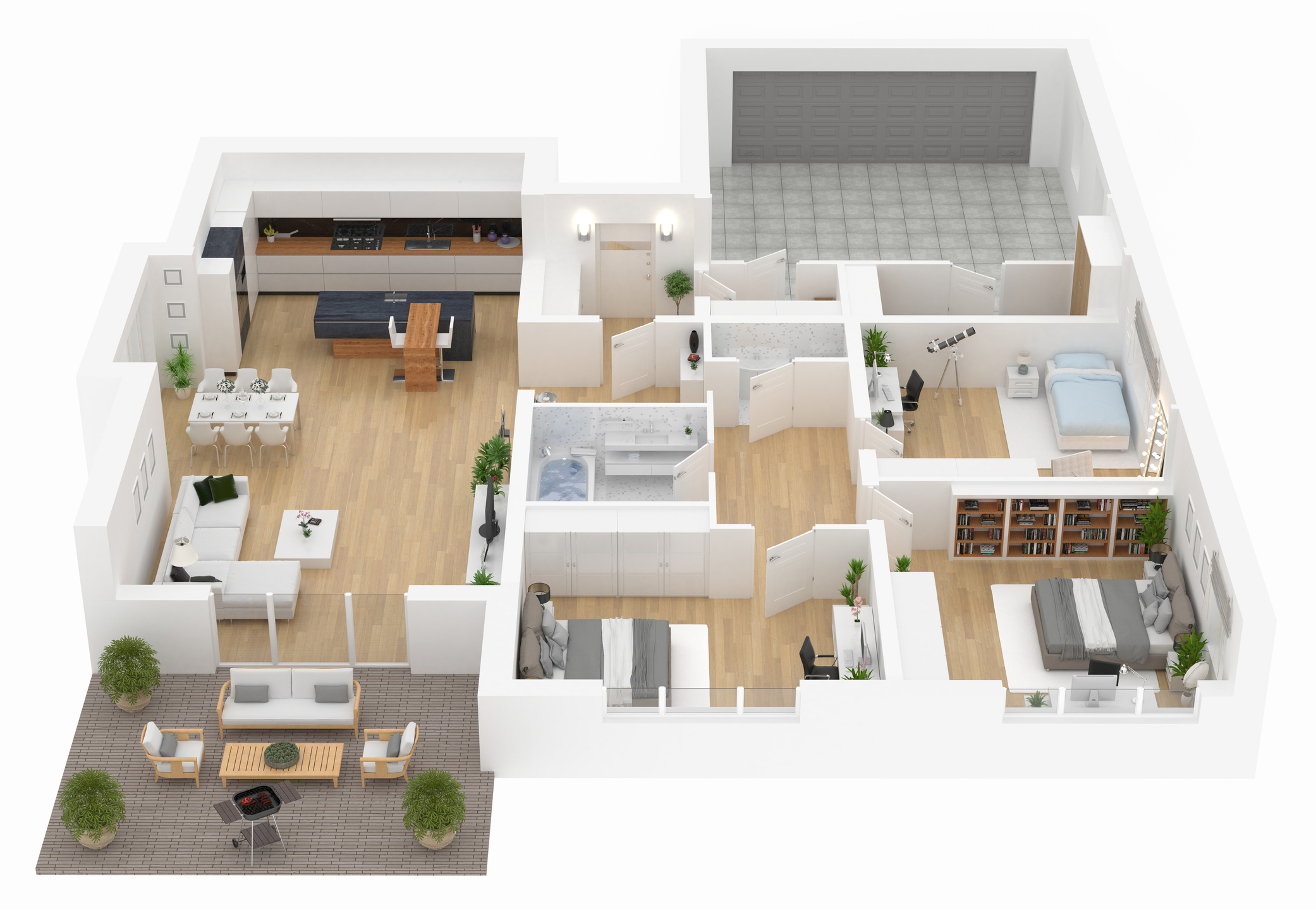

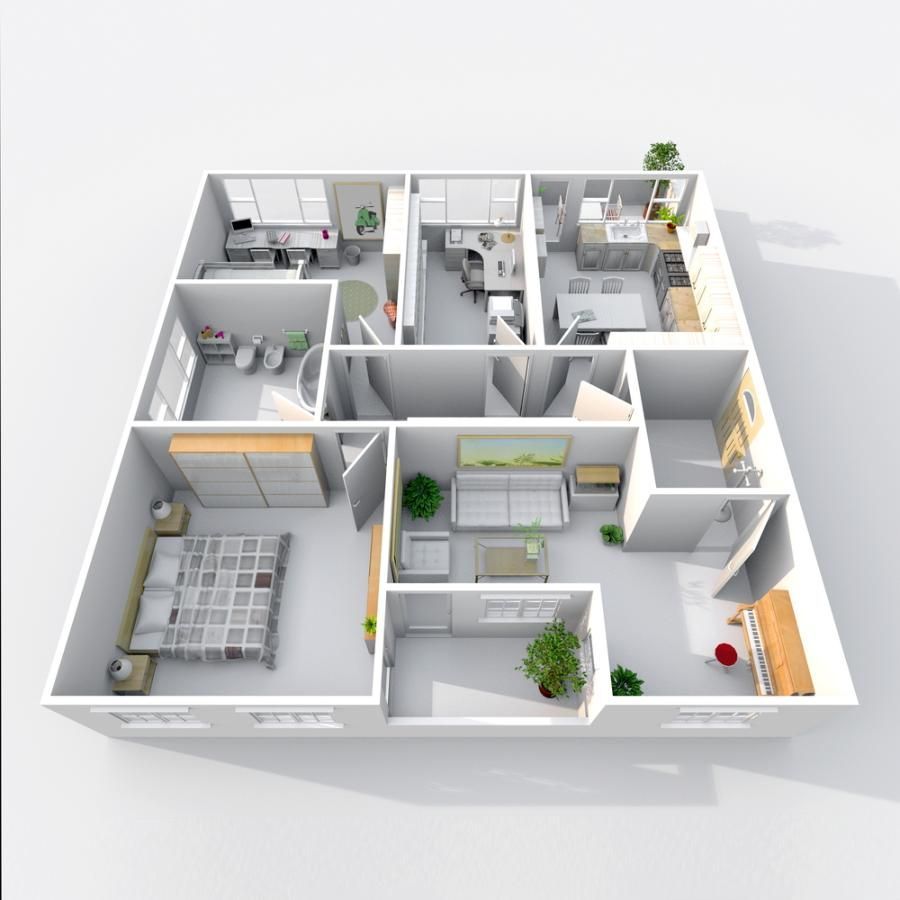

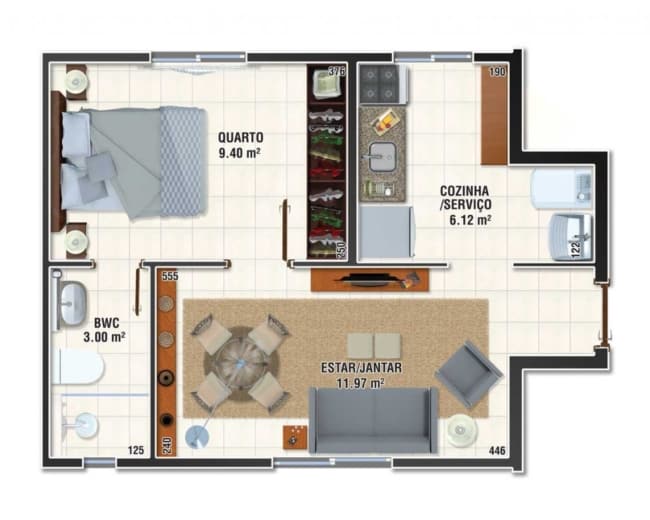

Para visualizar o resultado final, a planta humanizada entra em cena. Com móveis, cores e texturas, ela te ajuda a sentir o espaço antes mesmo de começar.

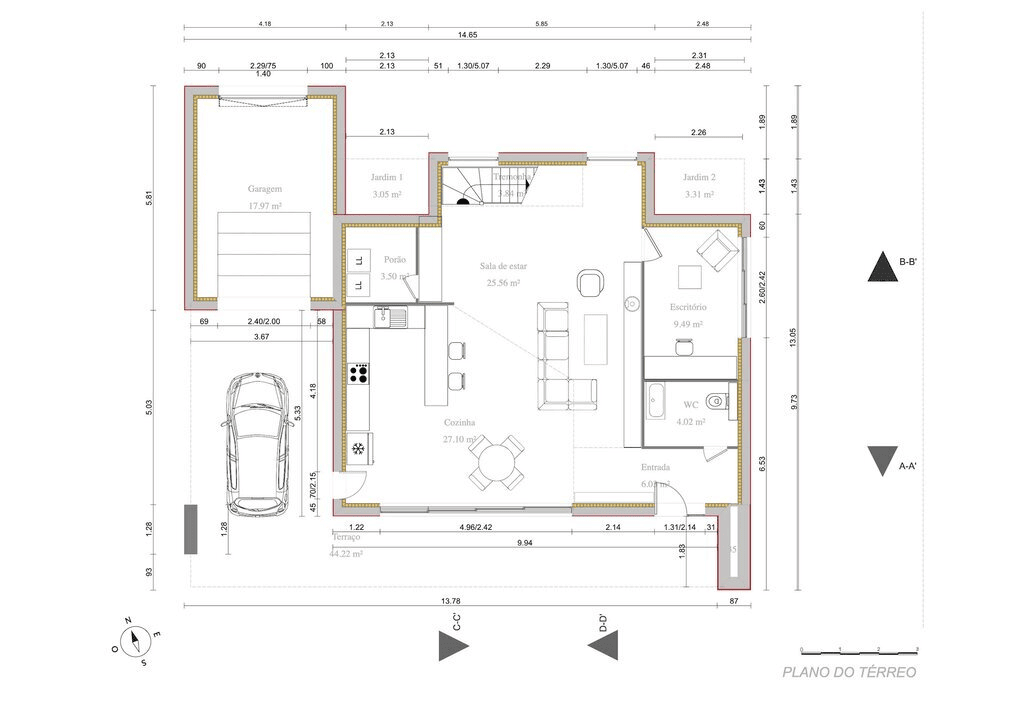

As cotas são fundamentais. Esses números indicam as medidas exatas de cada parede e ambiente, garantindo precisão no projeto.
A escala define a proporção do desenho em relação ao tamanho real, como 1:50 ou 1:100, para que tudo caiba no papel com clareza.
Símbolos específicos marcam portas e janelas, indicando até o sentido de abertura das portas.
Os níveis mostram a altura de cada piso em relação a um ponto de referência, crucial para a organização interna.
O Norte Magnético é indispensável. Ele mostra a orientação da casa, permitindo planejar a incidência solar em cada cômodo.
Planta de Casa Arquitetônica: O que é e como funciona na prática
A planta de casa arquitetônica é o mapa detalhado do seu futuro lar, essencial para qualquer construção ou reforma. Ela vai muito além de um simples desenho; é um documento técnico que traduz ideias em medidas precisas, especificações de materiais e a organização espacial dos ambientes. Na prática, funciona como um guia para todos os envolvidos na obra: arquitetos, engenheiros, empreiteiros e, claro, você. Ela garante que todos entendam o projeto da mesma forma, evitando erros de execução e desperdício de material. Sem ela, a obra se torna um risco de imprevistos e custos extras.

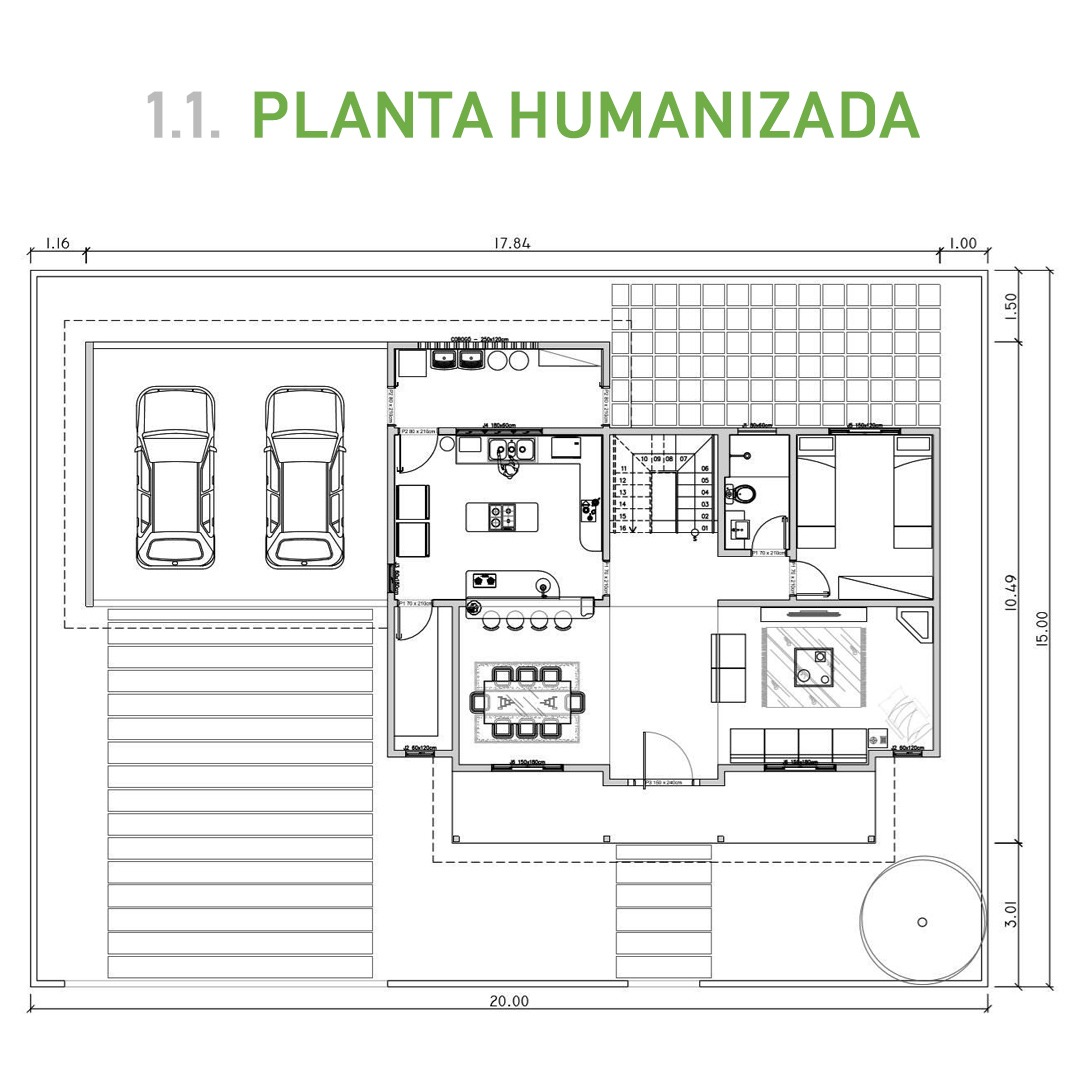

| Elemento | Descrição Técnica | Indicação de Uso |
| Planta Baixa | Vista horizontal a 1,5m do chão, exibe paredes, portas, janelas e layout dos cômodos. | Organização espacial, distribuição de mobiliário, definição de fluxos. |
| Cortes | Visão vertical que revela alturas (pé-direito), escadas, lajes e estrutura. | Detalhamento construtivo, verificação de níveis e alturas. |
| Fachadas (Elevações) | Representação das vistas externas (frente, fundos, laterais). | Estética da edificação, acabamentos externos, posicionamento de aberturas. |
| Planta de Situação e Locação | Posição da casa no terreno e sua relação com o entorno. | Planejamento do implante, acessos, recuos, vizinhança. |
| Planta Humanizada | Desenho com mobiliário, texturas e cores para visualização realista. | Apresentação para o cliente, compreensão do espaço e atmosfera. |
| Cotas | Medidas exatas de paredes, vãos e ambientes. | Precisão construtiva, dimensionamento de materiais. |
| Escala | Proporção entre o desenho e a realidade (ex: 1:50, 1:100). | Leitura correta das dimensões no desenho. |
| Símbolos | Representações gráficas para portas, janelas, escadas, etc. | Padronização da leitura técnica. |
| Níveis | Indicação de alturas de pisos e elementos construtivos. | Controle de desníveis e alturas. |
| Norte Magnético | Direção do norte no terreno. | Análise de insolação e ventilação. |
Vantagens e Desvantagens: O Impacto Real da Planta Arquitetônica
- Vantagens:
- Precisão na execução: Minimiza erros e retrabalhos.
- Controle de custos: Facilita orçamentos detalhados e evita desperdícios.
- Segurança jurídica: Serve como documento para aprovações e contratos.
- Visão clara do resultado final: Permite antecipar e ajustar o projeto.
- Otimização do espaço: Garante o melhor aproveitamento de cada área.
- Desvantagens:
- Custo inicial: A elaboração por um profissional qualificado tem um valor.
- Tempo de elaboração: Projetos detalhados demandam tempo.
- Necessidade de interpretação: Requer conhecimento técnico para leitura completa.
- Flexibilidade limitada após aprovação: Mudanças significativas podem ser complexas e custosas.

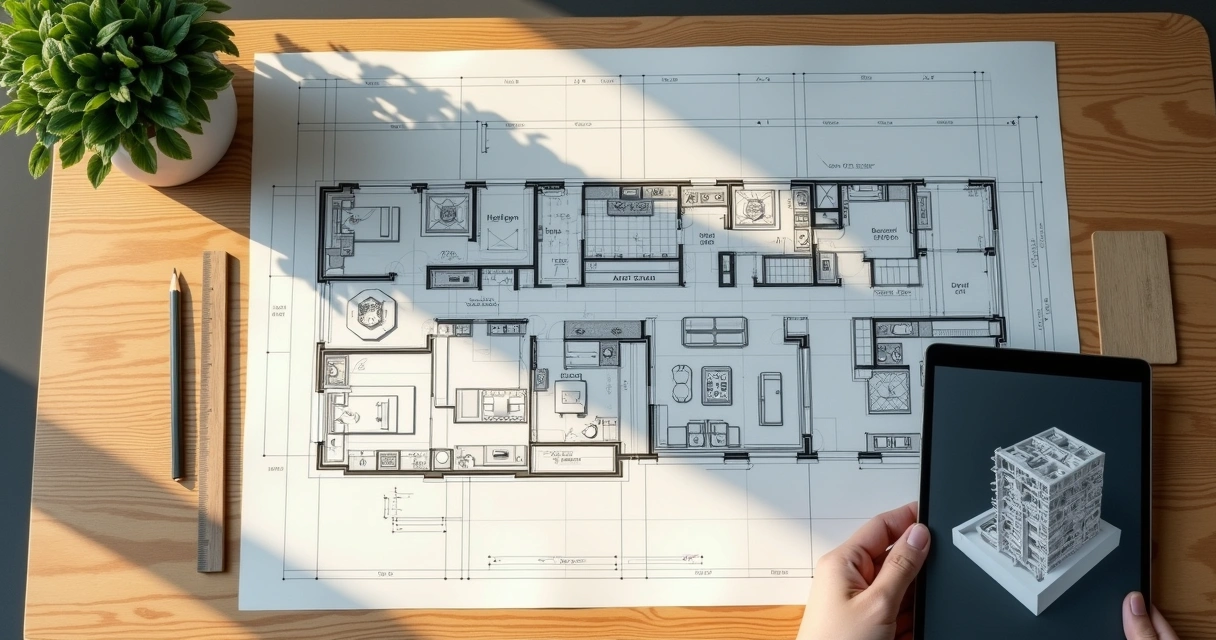

Entendendo os Tipos de Plantas Arquitetônicas

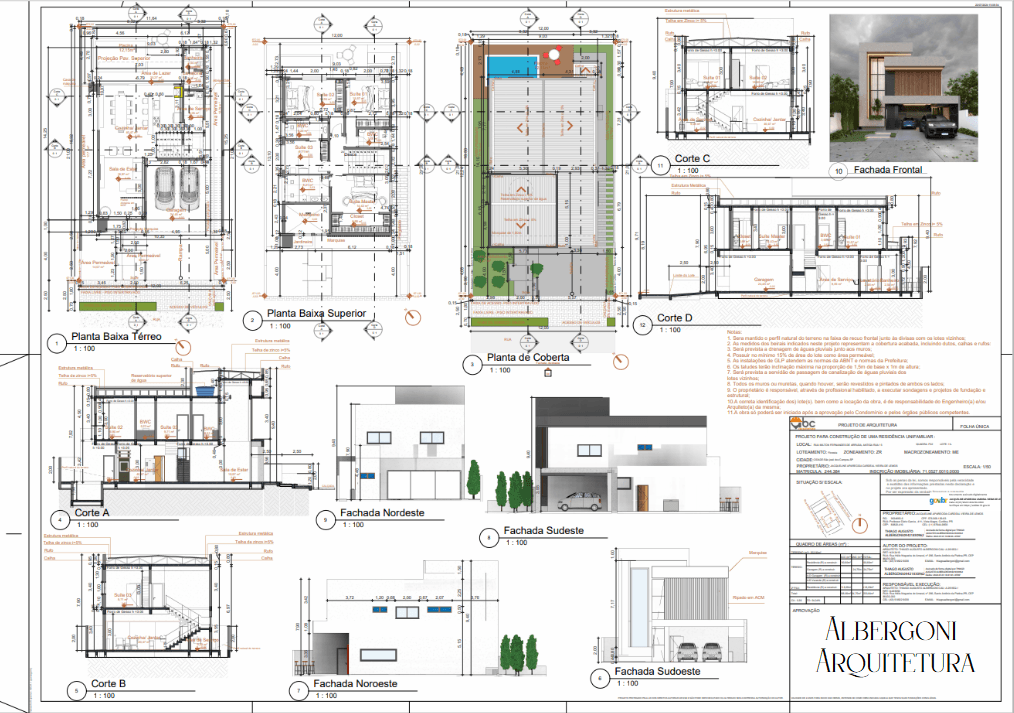

A planta arquitetônica não é um bloco único, mas um conjunto de desenhos que se complementam. A Planta Baixa é a mais conhecida, mostrando a distribuição horizontal dos ambientes, paredes, portas e janelas. Já os Cortes (longitudinal e transversal) são como fatias verticais da casa, revelando alturas, pé-direito e detalhes construtivos essenciais para a estrutura. As Fachadas (ou Elevações) apresentam as vistas externas, definindo a aparência da edificação, o estilo arquitetônico e os acabamentos. A Planta de Situação e Locação situa o projeto no terreno, mostrando sua posição em relação à rua, vizinhos e orientações solares. Por fim, a Planta Humanizada é uma versão mais visual, com mobiliário e texturas, usada para que o cliente visualize o espaço de forma mais intuitiva e agradável.

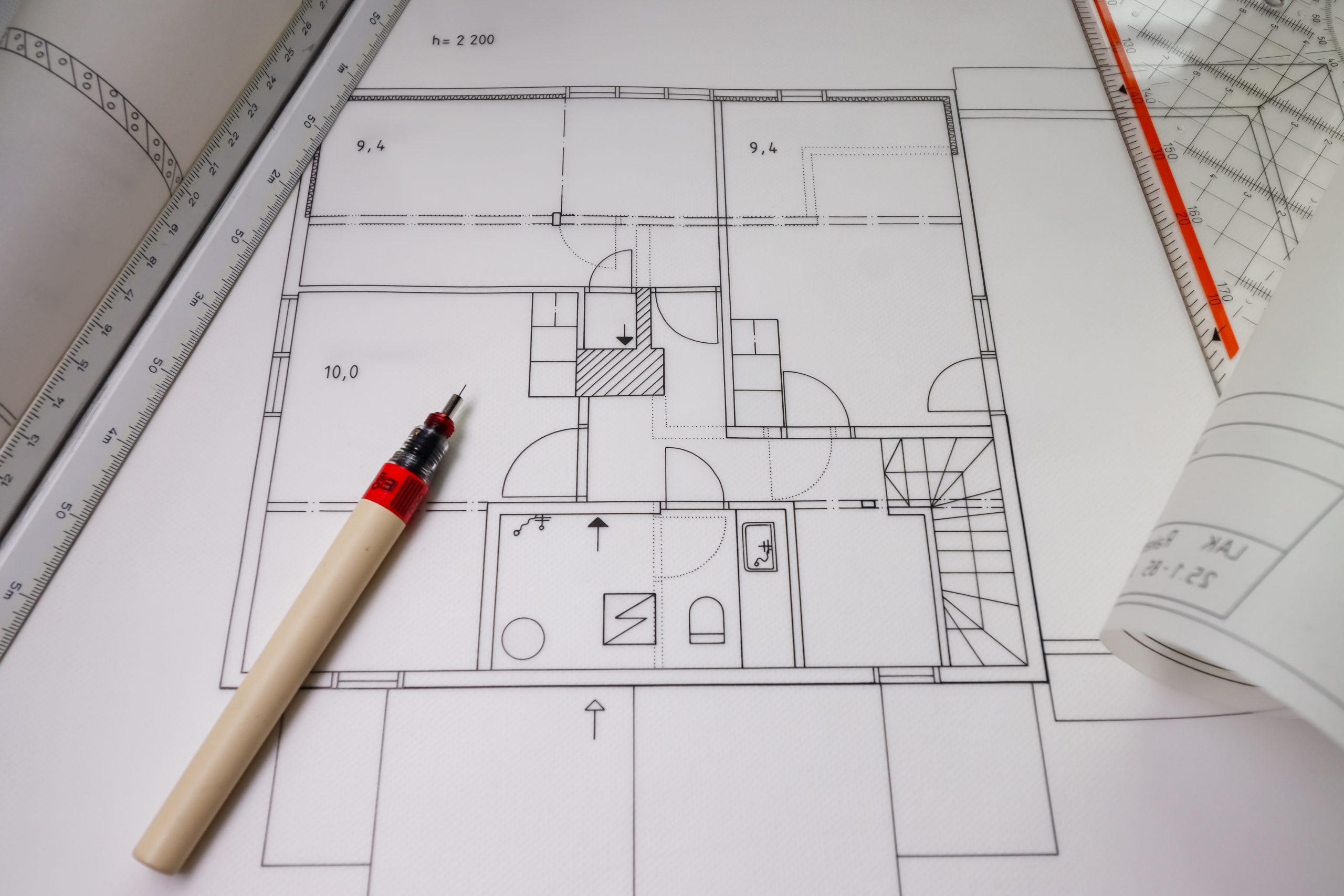

Elementos Essenciais para Ler uma Planta Técnica
Para decifrar uma planta arquitetônica, alguns elementos são cruciais. As Cotas são os números que indicam as medidas exatas das paredes, vãos e ambientes. Sem elas, o desenho é apenas uma representação. A Escala define a proporção entre o desenho e a realidade; por exemplo, uma escala de 1:50 significa que 1 unidade no papel representa 50 unidades na vida real. É fundamental para entender as dimensões corretas. Os Símbolos de Aberturas, como arcos para portas (indicando o sentido de abertura) e linhas paralelas para janelas, são leituras rápidas de elementos importantes. A indicação de Níveis mostra as diferentes alturas de piso, essencial para projetos com desníveis ou múltiplos pavimentos. E o Norte Magnético é vital para entender a incidência solar e planejar o conforto térmico e a ventilação natural.

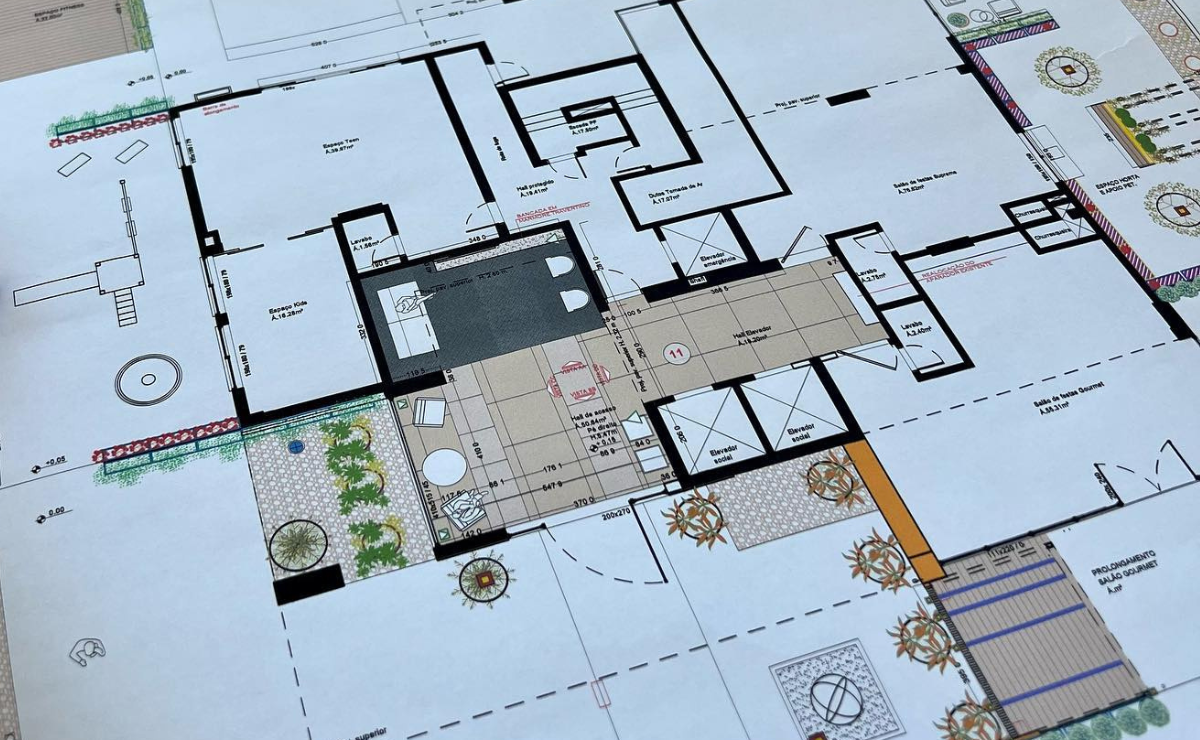

Passo a Passo para Criar Sua Planta Arquitetônica
Criar uma planta arquitetônica envolve um processo técnico e criativo. Tudo começa com o levantamento das suas necessidades e desejos: quantos cômodos, qual o estilo de vida, quais os ambientes prioritários. Em seguida, o arquiteto ou designer de interiores transforma essas informações em um esboço inicial, explorando diferentes layouts e fluxos. Essa fase é de muita conversa e ajustes. Uma vez definida a Planta Baixa, o projeto evolui para os desenhos técnicos mais detalhados, como cortes e fachadas, que definem a estrutura e a estética. A escolha de materiais, acabamentos e sistemas construtivos também é especificada nesta etapa. A aprovação final do cliente sela o projeto, que então segue para o detalhamento executivo e, posteriormente, para a obra. É um ciclo que exige clareza e colaboração.

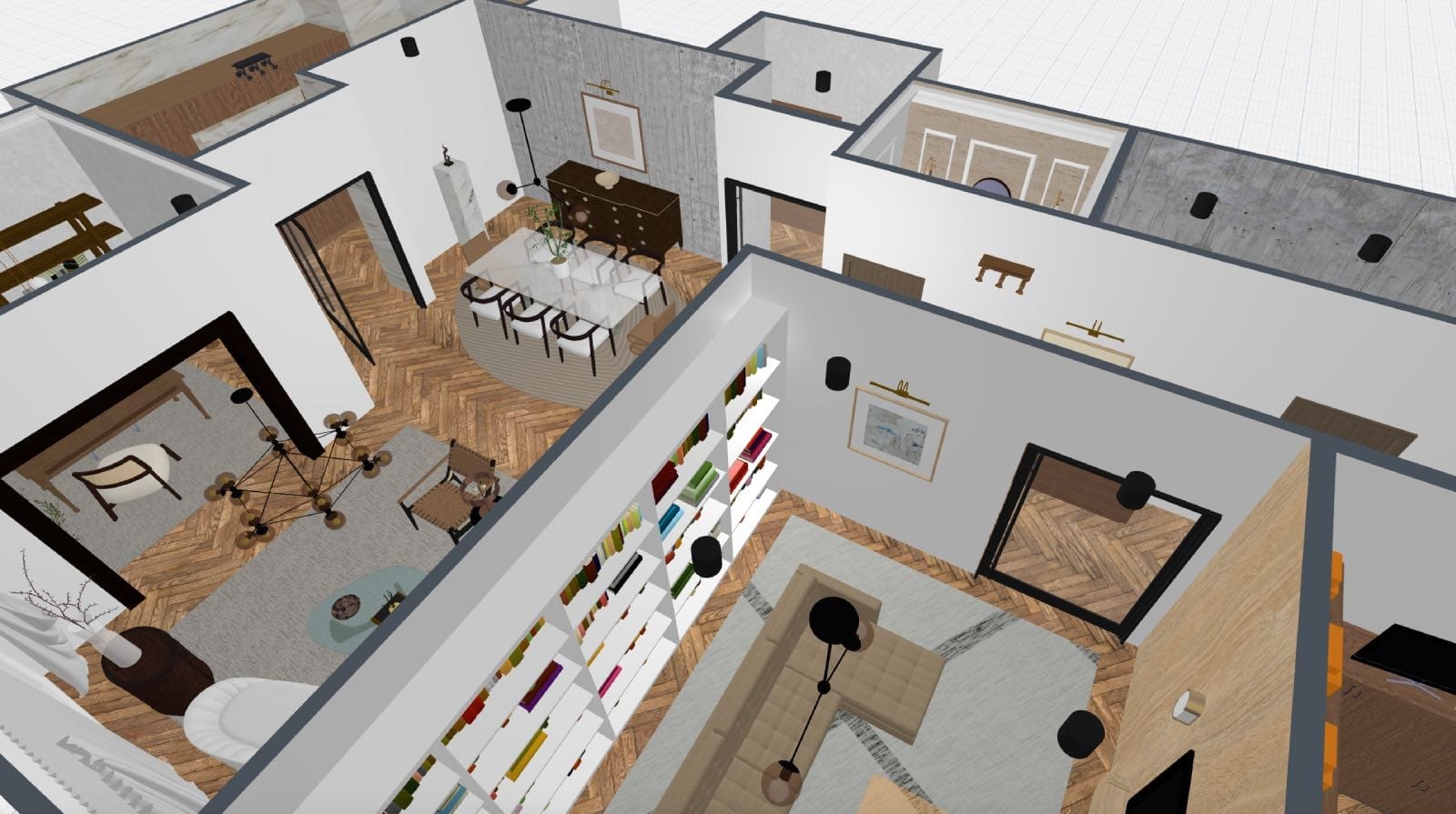

Ferramentas Recomendadas para Criação de Plantas
A escolha da ferramenta para criar uma planta arquitetônica depende do seu objetivo e nível de conhecimento. Para quem está começando e quer visualizar ideias, ferramentas como Planner 5D (que usa IA para auxiliar), HomeByMe ou Magic Plan são ótimas opções, pois são mais intuitivas. Para usuários com um pouco mais de familiaridade, o Floor Plan Creator oferece mais recursos. Profissionais que necessitam de precisão absoluta e complexidade de projeto utilizam softwares robustos como o AutoCAD (para desenhos em 2D e 3D, salvando em .DWG), o Revit (focado em BIM – Building Information Modeling) ou o Archicad.
Preço Médio e Vale a Pena? O Investimento em uma Planta Arquitetônica
O valor de uma planta arquitetônica varia enormemente, dependendo da complexidade do projeto, da área construída e da experiência do profissional. Em 2026, para um projeto residencial simples, o custo pode variar de R$ 50 a R$ 150 por metro quadrado, elaborado por um arquiteto. Projetos mais complexos, com design diferenciado ou necessidades específicas, podem ultrapassar R$ 200/m². É fundamental entender que este é um investimento, não um gasto. Uma planta bem elaborada evita erros caros na obra, otimiza o uso de materiais e garante que o resultado final seja exatamente o que você sonhou. A economia gerada pela prevenção de retrabalhos e pelo uso eficiente dos recursos muitas vezes supera o custo do projeto. Além disso, uma planta aprovada pela prefeitura é um requisito legal para a construção. Portanto, sim, vale muito a pena investir em um projeto bem feito, pois ele é a base para um lar seguro, funcional e esteticamente agradável, além de ser um diferencial importante na valorização do seu imóvel.
Mais Detalhes e Inspirações Relacionadas
Planta baixa detalhada exibindo paredes em concreto aparente, layout de sala de estar integrada com cozinha gourmet, e marcação de portas de correr de vidro.

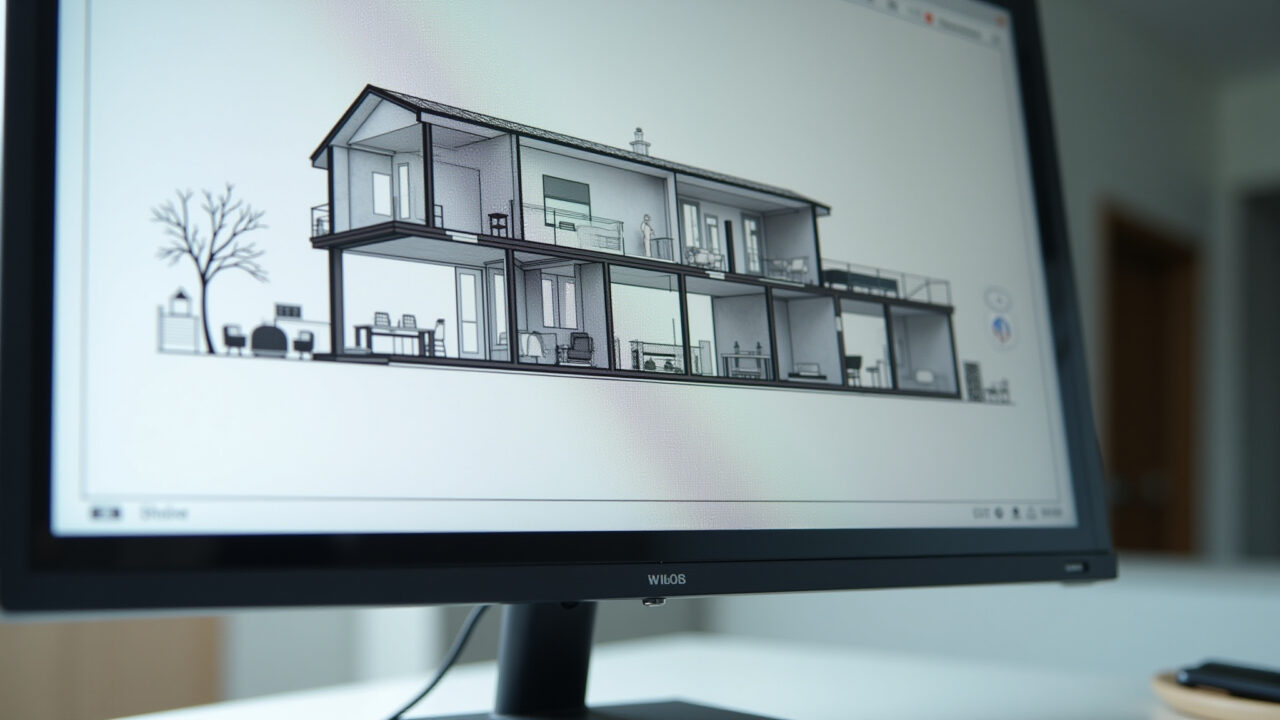

Corte longitudinal de residência mostrando pé-direito duplo em área social, escada flutuante com degraus de madeira maciça e iluminação zenital.

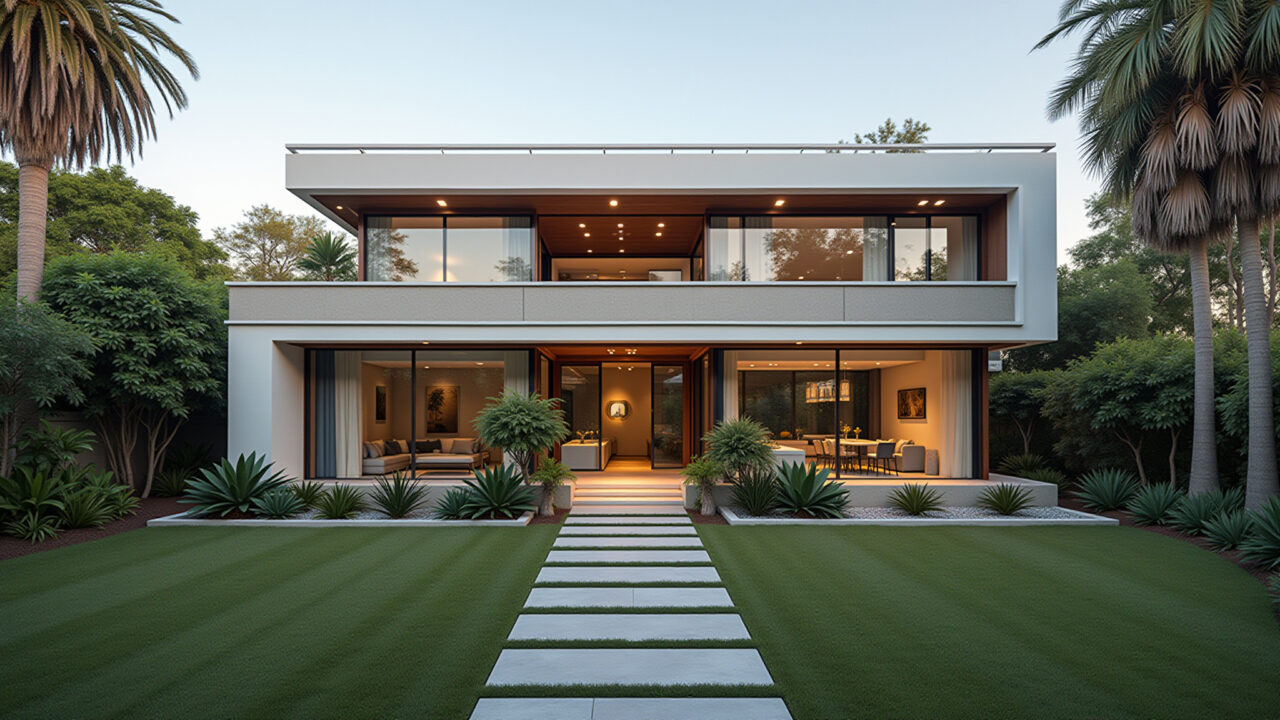

Fachada principal com revestimento em porcelanato amadeirado, janelas amplas de alumínio preto e telhado embutido com beiral pronunciado.
Planta de situação indicando a implantação da casa em terreno plano, com recuos frontal e lateral especificados e acesso principal pela rua.

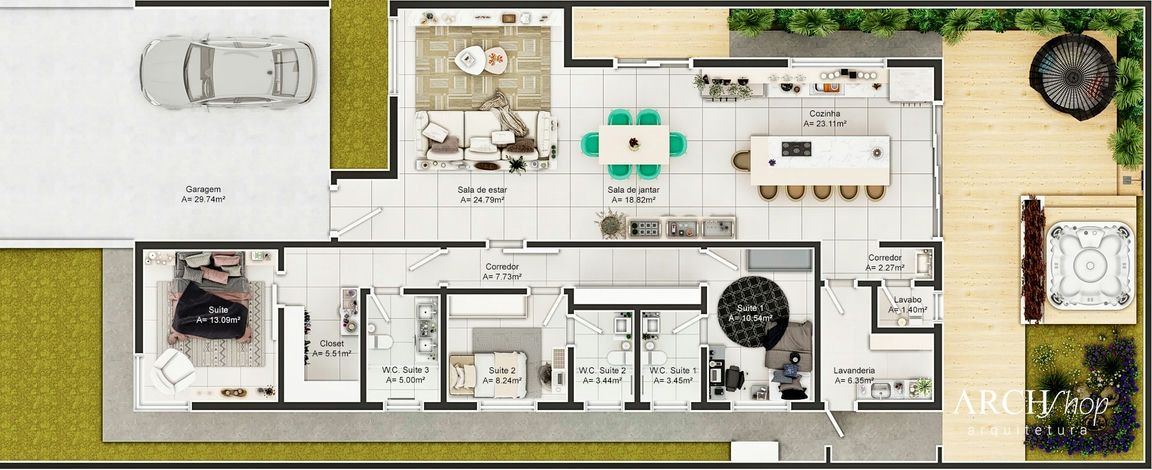

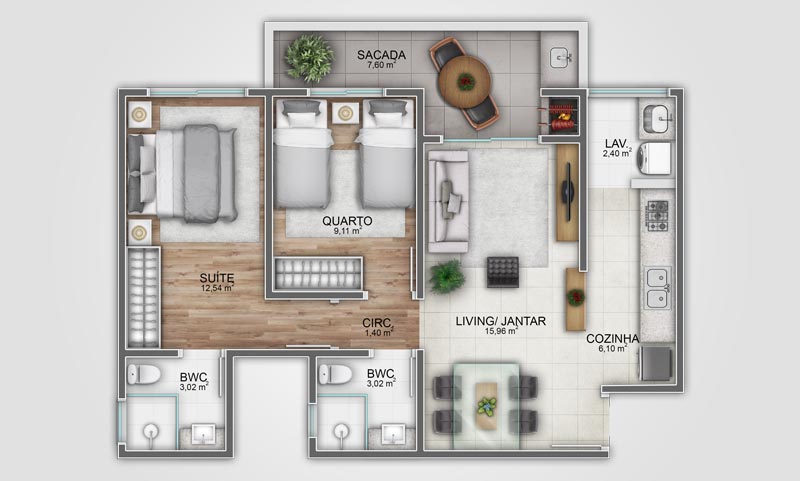

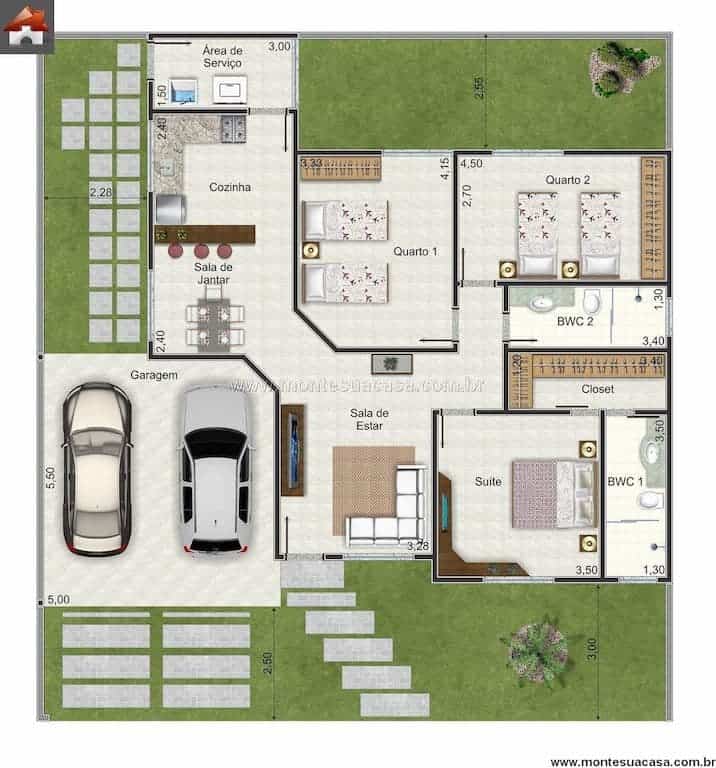

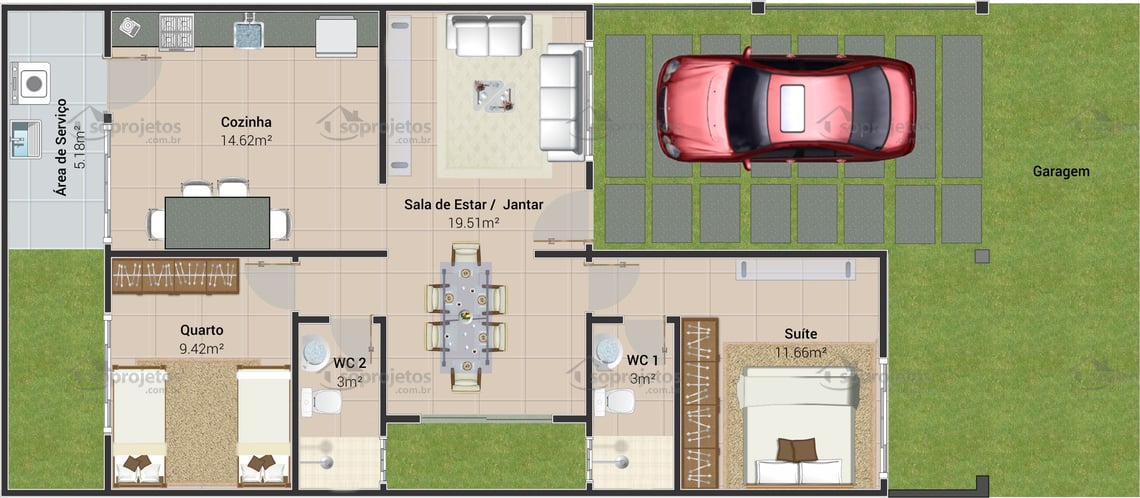

Planta humanizada com mobiliário em tons neutros, piso vinílico imitando madeira clara e iluminação indireta em sancas de gesso.

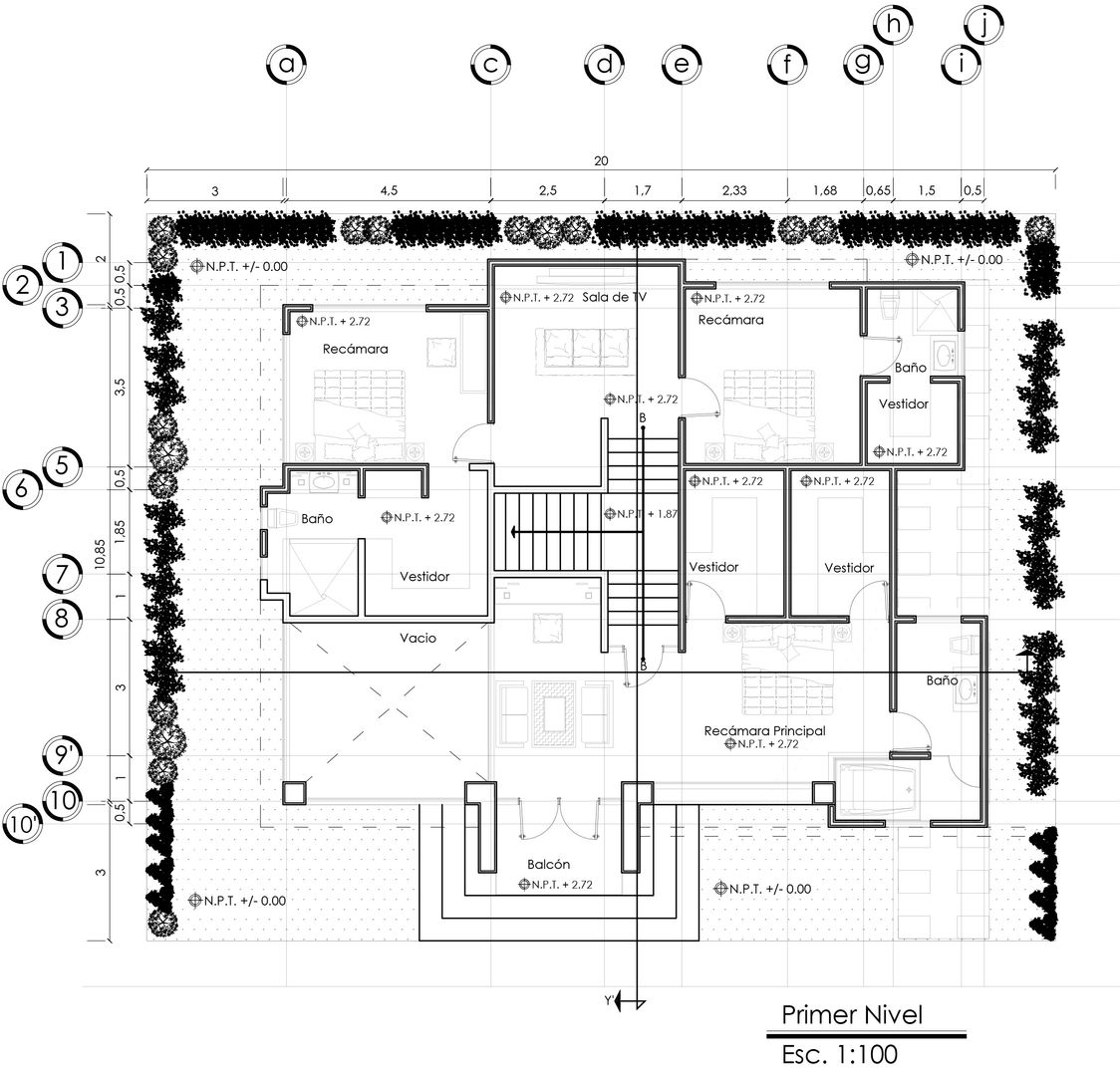

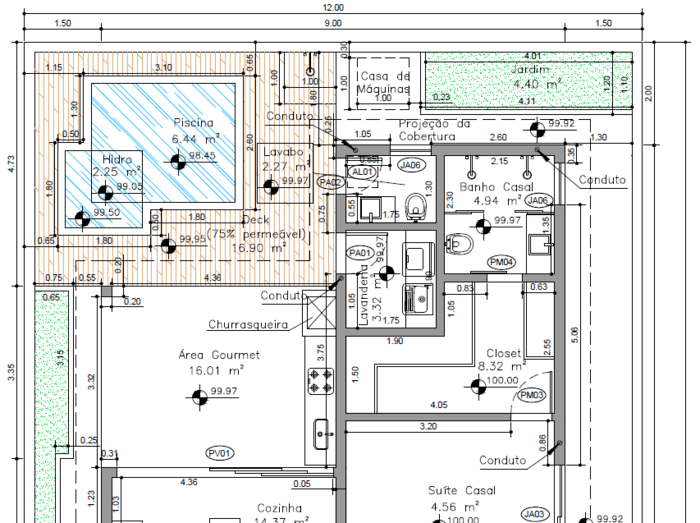

Cotas precisas em planta baixa definindo a largura exata de 15cm para paredes internas e 3.50m para o comprimento da sala de estar.
Representação em escala 1:50 de um projeto arquitetônico, destacando a proporção fiel entre os elementos desenhados e as dimensões reais.
Símbolo de porta de abrir em planta baixa, com arco indicando o sentido de abertura para o interior do cômodo e maçaneta em aço escovado.
Níveis de piso em corte, indicando 3.00m de altura para o térreo e 2.80m para o mezanino, com marcação de soleira em granito.
Indicação de Norte Magnético em planta de locação, orientando a face norte da residência para otimizar a iluminação natural.
Layout de cozinha em planta baixa com ilha central, bancada em quartzo branco e armários planejados em MDF branco fosco.
Vista de fachada lateral com janelas em esquadria de PVC branco, telhado aparente em telhas cerâmicas e parede externa pintada em tom pastel.
Detalhamento de corte transversal mostrando a estrutura do telhado com vigas de madeira e manta de isolamento térmico.
Planta de situação com curvas de nível do terreno e indicação da cota de implantação da edificação.
Exemplo de planta humanizada com aplicação de textura de tijolinho aparente na parede da sala e sofá modular em veludo cinza.
O foco aqui é a usabilidade e o acabamento impecável.
Confira a aplicação prática e o resultado visual deste estilo.
Note os detalhes que fazem a diferença na composição final.
Dicas Extras
- Aproveite a Luz Natural: Posicione os cômodos de maior permanência (como salas e quartos) voltados para o norte ou leste para receber sol pela manhã. Isso economiza energia e deixa a casa mais agradável.
- Pense na Ventilação Cruzada: Crie aberturas em paredes opostas para permitir que o ar circule livremente, refrescando os ambientes sem precisar de ar condicionado.
- Flexibilidade é Chave: Se possível, planeje espaços que possam ter usos múltiplos ou que sejam fáceis de adaptar no futuro. Paredes que não são estruturais podem ser removidas ou alteradas.
- Não Esqueça dos Detalhes: Pense em onde ficarão os pontos de luz, tomadas, interruptores e saídas de água antes de finalizar o desenho técnico de residência.
- Consulte um Arquiteto ou Engenheiro: Mesmo com softwares, a experiência de um profissional garante que seu projeto esteja de acordo com as normas técnicas e seja seguro.
Dúvidas Frequentes
O que é uma planta arquitetônica?
É o documento técnico que representa graficamente um projeto de construção. É como o mapa da sua futura casa, mostrando a disposição dos cômodos, paredes, portas, janelas e outras informações essenciais para a execução da obra.
Como ler projeto arquitetônico para iniciantes?
Comece identificando os símbolos básicos de paredes, portas e janelas. Entenda a diferença entre planta baixa, cortes e elevações. Preste atenção às cotas para ter noção das medidas e à escala para compreender a proporção.
Quais os tipos de plantas de casas mais comuns?
As mais importantes são a planta baixa (vista de cima), os cortes (vistas verticais internas) e as fachadas (vistas externas). A planta de situação mostra a casa no terreno, e a humanizada é uma versão ilustrada para melhor visualização.
Conclusão
Criar a planta da sua casa é um passo emocionante e fundamental. Agora que você já entende o que é uma planta arquitetônica e como interpretar um projeto arquitetônico, o próximo passo lógico é se aprofundar em como funciona o desenho técnico de residência. Lembre-se que cada detalhe pensado agora economiza tempo e dinheiro lá na frente. Com as ferramentas certas e um bom planejamento, seu lar dos sonhos se tornará realidade.
