Buscar um bom projeto eletrico residencial exemplo em 2026 te deixa perdido com tanta informação técnica? Muita gente acha que é só jogar os fios e pronto, mas um projeto bem feito é a base da segurança e da eficiência da sua casa. Eu sei, parece complicado, mas não se preocupe. Neste post, eu vou te mostrar o que realmente importa para você entender tudo sem complicação e ter a certeza de que sua instalação elétrica vai ser impecável.
“A norma NBR 5410 é o guia técnico obrigatório para a segurança e eficiência de instalações elétricas residenciais.”
Quais são os documentos essenciais que compõem um projeto elétrico residencial em 2026?
Um projeto elétrico residencial completo não é apenas um desenho. Ele é um guia detalhado que garante que tudo será executado com segurança e eficiência.

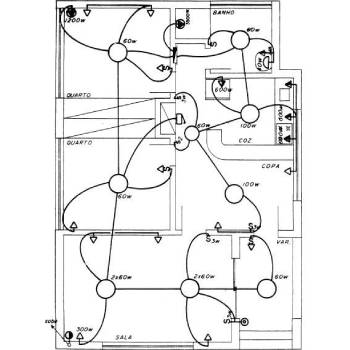

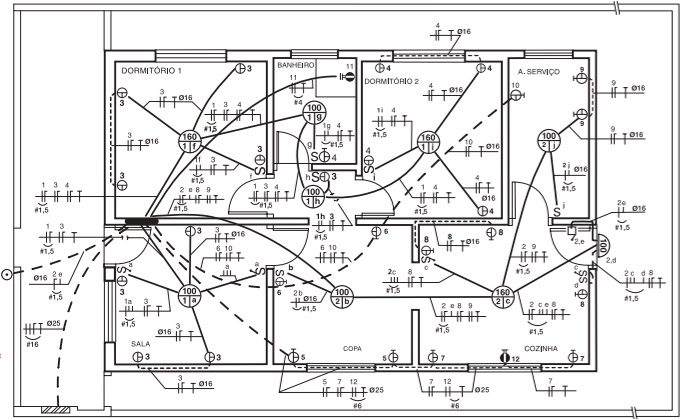

A planta baixa mostra onde cada ponto – luzes, tomadas e interruptores – ficará posicionado. É o mapa inicial da sua instalação.
Já o diagrama unifilar simplifica a visão geral, mostrando como os circuitos se conectam a partir do quadro de distribuição.
O quadro de cargas detalha cada circuito: qual a potência, a corrente esperada e qual disjuntor usar. Isso evita sobrecargas e garante proteção.
Por fim, o memorial descritivo explica todas as escolhas técnicas, os materiais usados e as normas seguidas, como a NBR 5410.
Projeto Elétrico Residencial: O Que Saber e Exemplos Práticos
| Dificuldade: | Média (requer conhecimento técnico ou acompanhamento profissional) |
| Tempo Estimado: | Varia conforme o tamanho da residência e complexidade (dias a semanas para o projeto completo) |
| Materiais: | Software de projeto (AutoCAD, WOCA), normas técnicas (NBR 5410), dados da edificação. Custo varia com o profissional contratado. |
Entendendo os Componentes Essenciais de um Projeto Elétrico Residencial
Um projeto elétrico residencial bem feito é a espinha dorsal da segurança e funcionalidade da sua casa. Ele detalha onde cada fio vai, qual a capacidade de cada componente e como tudo se conecta para que a energia chegue onde você precisa, sem riscos. Pense nele como o mapa detalhado da eletricidade na sua residência.
| Documento | Descrição |
|---|---|
| Planta Baixa Elétrica | Mostra a localização exata de pontos de luz, tomadas (tanto as de uso geral – TUGs, quanto as de uso específico – TUEs) e interruptores em cada cômodo. É o visual do seu projeto. |
| Diagrama Unifilar | Uma representação simplificada que mostra como os circuitos elétricos partem do quadro de distribuição, indicando os disjuntores e a divisão dos pontos. Ajuda a entender a lógica de distribuição. |
| Quadro de Cargas | Uma tabela essencial que lista cada circuito, sua potência (em Watts), a corrente (em Amperes) e o disjuntor correspondente. Garante que cada circuito tenha a proteção adequada. |
| Memorial Descritivo | Documento que detalha as escolhas técnicas, os materiais especificados, as normas seguidas (como a NBR 5410) e justificativas para as soluções adotadas. É a parte teórica que embasa o projeto. |
Ferramentas e Materiais Essenciais para o Projeto Elétrico
Para criar um projeto elétrico robusto, você vai precisar de algumas ferramentas e conhecimentos específicos. A precisão aqui é fundamental para a segurança e eficiência.
Software de Desenho e Cálculo
AutoCAD: É o padrão de mercado para desenhos técnicos. Permite criar plantas detalhadas com precisão milimétrica. Se você já trabalha com projetos ou pretende se aprofundar, é um investimento que vale a pena. Ele oferece controle total sobre o desenho.
WOCA: Uma alternativa online que automatiza muitos cálculos elétricos. É mais acessível para quem não é designer gráfico e foca na parte técnica, agilizando o processo de dimensionamento de circuitos e proteções. Ótimo para quem busca praticidade e rapidez nos cálculos.
Normas Técnicas
NBR 5410: Esta é a norma brasileira que estabelece as condições mínimas de segurança para instalações elétricas de baixa tensão. Seguir a NBR 5410 não é opcional, é obrigatório para garantir a segurança da sua casa e das pessoas. Ela dita desde a cor dos fios até o dimensionamento de disjuntores.
Materiais de Referência
Tabelas de Consumo e Potência: Ter acesso a informações sobre o consumo médio de eletrodomésticos e equipamentos é crucial para dimensionar corretamente os circuitos. Isso evita sobrecargas e garante que tudo funcione como esperado.
O Passo a Passo: Como Elaborar um Projeto Elétrico Residencial
-
Levantamento de Dados e Necessidades:
O primeiro passo é entender o que você precisa. Isso envolve analisar a planta arquitetônica da casa, identificar a localização de cada cômodo, e pensar em quantos pontos de luz, tomadas (TUGs e TUEs) e interruptores serão necessários em cada área. Considere também os equipamentos que demandam mais energia (ar condicionado, chuveiro elétrico, forno elétrico) e onde eles ficarão. Essa etapa define a base do seu projeto.
-
Definição dos Circuitos:
Com base no levantamento, divida a instalação em circuitos. Geralmente, separa-se iluminação, tomadas de uso geral (TUGs), tomadas de uso específico (TUEs) para aparelhos de maior potência, e circuitos dedicados para áreas como cozinha e banheiros. A norma NBR 5410 orienta sobre a quantidade mínima de pontos por ambiente e a divisão dos circuitos. Um bom projeto garante que cada circuito seja dimensionado corretamente para sua finalidade.
-
Dimensionamento de Fios e Disjuntores:
Para cada circuito definido, calcule a corrente elétrica esperada. Com base nisso, selecione a bitola (espessura) correta dos fios e a capacidade nominal (em Amperes) do disjuntor. Essa escolha é crítica para evitar superaquecimento e curtos-circuitos. O quadro de cargas é onde você registrará todas essas informações de forma organizada.
-

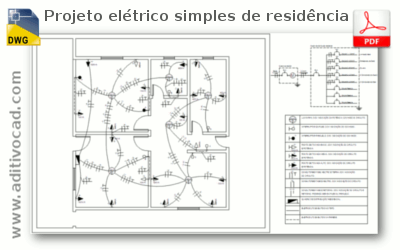

Desenho da Planta Elétrica e Diagrama Unifilar:
Utilizando um software como o AutoCAD ou o WOCA, represente graficamente a localização de todos os pontos elétricos na planta baixa da casa. Crie também o diagrama unifilar, que é uma representação esquemática dos circuitos e do quadro de distribuição. A padronização das cores de fiação é essencial: azul-claro para neutro, verde ou verde-amarelo para terra, e cores como vermelho, preto ou marrom para fase, conforme a NBR 5410.
-
Elaboração do Memorial Descritivo:
Compile todas as informações técnicas, os cálculos realizados, os materiais especificados e as normas seguidas em um documento. Este memorial é fundamental para quem for executar a instalação, garantindo que tudo seja feito conforme o planejado e dentro das exigências legais e de segurança.
Principais Erros e Como Evitá-los
Um erro comum é subdimensionar os circuitos ou usar fios com bitola inadequada. Isso pode levar a aquecimento excessivo dos cabos, queda de tensão e, em casos extremos, incêndios. Para evitar isso, sempre siga o dimensionamento calculado com base na corrente esperada e nas recomendações da NBR 5410, utilizando disjuntores com a capacidade correta para proteger cada circuito.
Outro erro frequente é a falta de aterramento ou um aterramento mal executado. O sistema de aterramento é a principal proteção contra choques elétricos em caso de falhas. Certifique-se de que o fio terra (verde ou verde-amarelo) esteja presente em todas as tomadas e pontos de iluminação, e que ele esteja devidamente conectado ao sistema geral de aterramento da edificação, conforme especificado na norma.
Dicas Extras
- Planejamento é tudo: Antes de pensar em qualquer equipamento, visualize o uso de cada cômodo. Pense em onde você vai querer tomadas, interruptores e pontos de luz. Isso evita retrabalho e garante conforto.
- Pense no futuro: Sua casa pode precisar de mais tomadas ou pontos de iluminação no futuro. Um bom projeto elétrico já prevê essa possibilidade, com espaços reservados no quadro de distribuição e fiação adequada.
- Segurança em primeiro lugar: Use sempre materiais de qualidade e que atendam às normas técnicas. Um bom eletricista saberá indicar os melhores produtos e garantir que a instalação seja segura.
- Iluminação inteligente: Considere sistemas de iluminação que podem ser controlados remotamente ou que se adaptam à luz natural. Isso não só economiza energia, mas também traz praticidade.
- Atenção aos detalhes: Pequenos detalhes como a altura das tomadas, o tipo de interruptor (simples, paralelo, intermediário) e a quantidade de circuitos fazem toda a diferença no dia a dia.
Dúvidas Frequentes
O que é o diagrama unifilar e por que ele é importante?
O diagrama unifilar é uma representação simplificada dos circuitos elétricos da sua casa, mostrando como eles saem do quadro de distribuição. Ele é crucial porque permite visualizar rapidamente a distribuição da energia e facilita a identificação de cada circuito, o que é essencial para manutenções e para entender como fazer um projeto elétrico residencial passo a passo.
A norma NBR 5410 é obrigatória?
Sim, a norma NBR 5410 é a referência técnica para instalações elétricas de baixa tensão no Brasil e é obrigatória. Ela estabelece as condições mínimas de segurança que sua instalação deve seguir para evitar choques elétricos, incêndios e garantir o bom funcionamento dos equipamentos.
Preciso de um software para fazer um projeto elétrico residencial?
Embora seja possível esboçar um projeto manualmente, o uso de software para projeto elétrico residencial, como o AutoCAD ou alternativas mais automatizadas, facilita muito o trabalho. Eles ajudam a criar diagramas precisos, calcular cargas e gerar a documentação necessária de forma eficiente, garantindo que o projeto siga a norma NBR 5410 corretamente.
Conclusão
Entender o projeto elétrico residencial é um passo fundamental para quem busca segurança, eficiência e conforto em sua casa. Agora que você já sabe sobre a importância da planta baixa, do diagrama unifilar e do quadro de cargas, o próximo passo lógico é entender como funciona o Diagrama Unifilar: Desvendando os Símbolos Elétricos. Isso vai te dar uma visão ainda mais clara de como a energia flui e como sua instalação foi pensada. Lembre-se, um projeto bem feito é um investimento que se paga com tranquilidade e economia a longo prazo.
